Les Réseaux de Distribution Électrique Aérienne : Acheminement de l’Électricité au Plus Près des Consommateurs

janvier 16, 2025 megamag.tn 5 min read

Les réseaux de distribution électrique aérienne jouent un rôle crucial dans l’acheminement de l’électricité depuis les réseaux de transport ou de répartition jusqu’aux consommateurs finaux : particuliers, entreprises, industries. Ils constituent une infrastructure visible et omniprésente dans nos paysages, mais leur complexité et leur importance sont souvent méconnues. Cet article explore le fonctionnement, les composants, les avantages et les inconvénients de ces réseaux.

Qu’est-ce qu’un réseau de distribution électrique aérien ?

Un réseau de distribution électrique aérien est un ensemble de conducteurs électriques, de supports (poteaux), d’isolateurs et d’autres équipements installés en extérieur, généralement le long des routes et des chemins, pour distribuer l’électricité à basse et moyenne tension. Il se distingue des réseaux souterrains par son installation en hauteur, ce qui influence ses caractéristiques et ses contraintes.

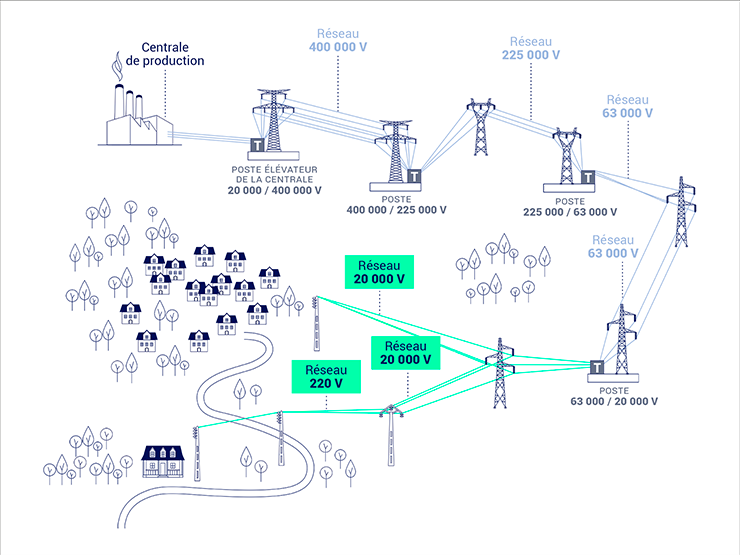

Les différents niveaux de tension dans les réseaux aériens :

On distingue principalement deux niveaux de tension dans les réseaux de distribution aériens :

Moyenne Tension (MT ou HTA) : Généralement entre 1 kV et 50 kV (plus couramment entre 15 kV et 30 kV en France). Ce niveau de tension permet de transporter l’électricité sur des distances moyennes, depuis les postes de transformation jusqu’aux postes de distribution ou directement vers les gros consommateurs.
Basse Tension (BT) : Généralement 230 V (monophasé) ou 400 V (triphasé) pour les particuliers et les petites entreprises. Ce niveau de tension est utilisé pour la distribution finale de l’électricité aux consommateurs.

Les composants d’un réseau de distribution aérien :

Les conducteurs : Ce sont les câbles qui transportent l’électricité. Ils peuvent être nus (en aluminium ou en cuivre) ou isolés. Les conducteurs nus sont les plus courants en MT, tandis que les conducteurs isolés sont de plus en plus utilisés en BT pour améliorer la sécurité et réduire les risques de court-circuit.

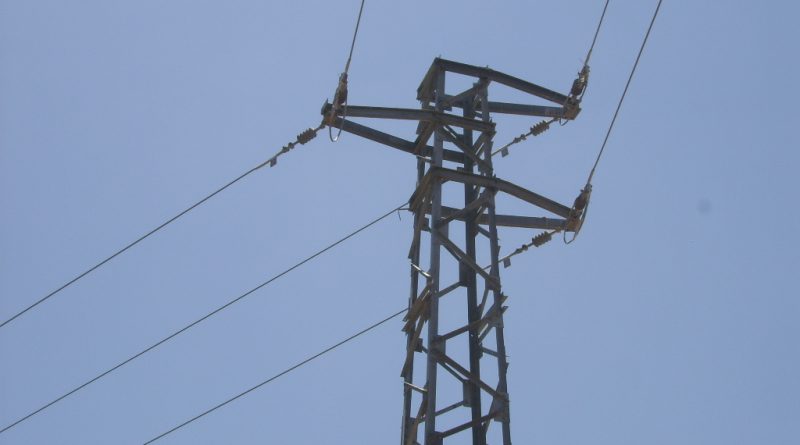

Les supports (poteaux) : Ils supportent les conducteurs et les isolateurs. Ils peuvent être en bois, en béton, en acier ou en matériaux composites. Le choix du matériau dépend de la tension, de la portée entre les poteaux et des contraintes environnementales.
Les isolateurs : Ils assurent l’isolation électrique entre les conducteurs et les supports. Ils sont généralement en porcelaine, en verre ou en matériaux synthétiques.
Les armements : Ce sont les éléments de fixation et de maintien des conducteurs sur les isolateurs et les supports.
Les transformateurs : Ils permettent de transformer la tension MT en tension BT pour la distribution aux consommateurs. Ils sont généralement installés sur des poteaux ou dans des postes de distribution.
Les appareils de coupure et de protection : Ils permettent d’isoler des portions du réseau en cas de défaut ou pour des opérations de maintenance. Ils comprennent des sectionneurs, des disjoncteurs et des fusibles.

Avantages des réseaux de distribution aériens :

Coût d’installation plus faible : Comparés aux réseaux souterrains, les réseaux aériens sont généralement moins coûteux à installer.
Maintenance et réparation plus faciles : L’accès aux composants est plus aisé, ce qui facilite les opérations de maintenance et de réparation en cas de panne.
Détection des défauts plus rapide : Les défauts sur les lignes aériennes sont souvent plus faciles à localiser que sur les câbles souterrains.

Inconvénients des réseaux de distribution aériens :

Impact visuel : Les lignes aériennes peuvent avoir un impact visuel sur le paysage.
Sensibilité aux conditions météorologiques : Les vents violents, la neige, le verglas et les orages peuvent endommager les lignes et provoquer des coupures de courant.
Risques de sécurité : Les lignes aériennes présentent des risques de sécurité, notamment en cas de contact avec des objets ou des personnes.
Emprise au sol : Nécessité d’une emprise au sol pour l’implantation des poteaux.

Évolution des réseaux de distribution aériens :

Les réseaux de distribution aériens connaissent des évolutions importantes pour répondre aux enjeux actuels :

Utilisation de conducteurs isolés en BT : Pour améliorer la sécurité et réduire les risques de court-circuit.
Développement des réseaux intelligents (Smart Grids) : Pour optimiser la gestion du réseau et intégrer les énergies renouvelables.
Renforcement de la résistance aux aléas climatiques : Utilisation de matériaux plus résistants et de techniques de construction améliorées.
Prise en compte de l’impact environnemental : Choix de matériaux plus respectueux de l’environnement et optimisation des tracés pour minimiser l’impact sur la biodiversité.

Les réseaux de distribution électrique aérienne constituent une infrastructure essentielle pour l’acheminement de l’électricité. Bien que présentant certains inconvénients, ils offrent des avantages en termes de coût et de maintenance. Les évolutions technologiques et les enjeux environnementaux actuels les transforment pour les rendre plus performants, plus sûrs et plus respectueux de l’environnement.
