Les Postes de Distribution Électrique Publique : Maillons Essentiels du Réseau

Les postes de distribution électrique publique sont des installations cruciales qui assurent la transformation et la distribution de l’électricité depuis le réseau de transport haute tension (HTB) ou haute tension A (HTA) vers les consommateurs en basse tension (BT). Ils constituent des points névralgiques du réseau électrique, garantissant un approvisionnement fiable et sécurisé. Cet article explore le rôle, les différents types et les composants principaux de ces postes.

Rôle des Postes de Distribution

Le rôle principal d’un poste de distribution est double :

1. Transformation de la tension : Ils abaissent la tension de la HTA (par exemple 20 000 V) à la BT (par exemple 400 V triphasé ou 230 V monophasé) pour une utilisation domestique, commerciale ou industrielle.
2. Distribution de l’électricité : Ils répartissent l’électricité transformée vers les différents utilisateurs via des lignes ou des câbles BT.

Types de Postes de Distribution

On distingue principalement deux types de postes de distribution :

• Postes sources ou primaires (HTB/HTA) : Ils sont connectés au réseau de transport HTB (très haute tension) et abaissent la tension vers la HTA pour alimenter les réseaux de distribution secondaires. Ils sont généralement de grande taille et situés en périphérie des villes.
• Postes de distribution secondaires (HTA/BT) : Ils reçoivent l’électricité en HTA depuis les postes sources et la transforment en BT pour la distribution finale aux consommateurs. Ils sont plus nombreux et disséminés dans les zones urbaines et rurales. On les retrouve sous différentes formes :
  • Postes de distribution en extérieur (aériens ou sur poteaux) : Souvent utilisés en zones rurales ou périurbaines, ils sont installés sur des poteaux ou des supports spécifiques.

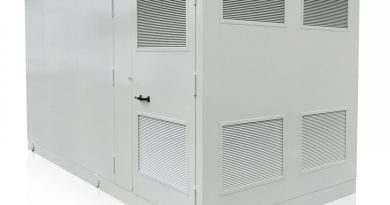

  • Postes de distribution en intérieur (en bâtiment ou préfabriqués) : Plus courants en zones urbaines, ils sont intégrés dans des bâtiments dédiés ou des locaux techniques. On distingue les postes préfabriqués en béton ou en métal, plus rapides à installer.
  • Postes de distribution souterrains : Installés sous le niveau du sol, ils sont privilégiés dans les zones urbaines denses pour des raisons esthétiques et d’espace.

Composants Principaux d’un Poste de Distribution

Un poste de distribution typique comprend les éléments suivants :

• Transformateur(s) : Élément central du poste, il assure l’abaissement de la tension. Il existe différents types de transformateurs (huile, sec) selon les besoins et les contraintes environnementales.
• Cellules HTA : Elles assurent la protection et la coupure du circuit HTA. Elles contiennent des interrupteurs, des sectionneurs, des fusibles ou des disjoncteurs.
• Tableaux BT : Ils distribuent l’électricité en BT vers les différents départs. Ils contiennent des disjoncteurs de protection, des compteurs et des borniers de raccordement.
• Systèmes de protection et de contrôle : Ils assurent la surveillance, la protection contre les surcharges, les courts-circuits et les défauts à la terre, ainsi que la commande à distance du poste.
• Système de mise à la terre : Essentiel pour la sécurité des personnes et des installations, il permet d’écouler les courants de défaut vers la terre.
• Câbles et connexions : Ils assurent les liaisons entre les différents équipements du poste et les raccordements aux réseaux HTA et BT.
• Bâtiment ou enveloppe : Il protège les équipements des intempéries et assure la sécurité des personnes.

Fonctionnement et Sécurité

Le fonctionnement d’un poste de distribution est automatisé et surveillé à distance par des systèmes de contrôle. En cas de défaut sur le réseau, les systèmes de protection interviennent pour isoler la partie défectueuse et minimiser les perturbations pour les consommateurs.

La sécurité est une priorité absolue dans les postes de distribution. L’accès est strictement réglementé et réservé au personnel habilité. Des mesures de sécurité spécifiques sont mises en place pour prévenir les risques électriques, notamment la mise à la terre, les verrouillages mécaniques et les signalisations de danger.

Évolution des Postes de Distribution

Les postes de distribution évoluent avec les technologies et les besoins du réseau :

• Intégration des énergies renouvelables : Les postes doivent s’adapter pour intégrer la production d’électricité décentralisée issue des énergies renouvelables (photovoltaïque, éolien).
• Développement des réseaux intelligents (Smart Grids) : Les postes sont équipés de systèmes de communication et de contrôle avancés pour optimiser la gestion du réseau et améliorer sa fiabilité.
• Numérisation et maintenance prédictive : L’utilisation de capteurs et de systèmes de surveillance permet d’anticiper les pannes et d’optimiser la maintenance des équipements.

Les postes de distribution électrique publique sont des infrastructures essentielles pour l’acheminement de l’électricité jusqu’aux consommateurs. Leur fiabilité et leur sécurité sont primordiales pour garantir la continuité de l’alimentation électrique. L’évolution technologique continue d’améliorer leurs performances et leur intégration dans les réseaux électriques de demain.
