Les Dimensions du BIM : Au-delà de la 3D

Le Building Information Modeling (BIM), ou Modélisation des Informations du Bâtiment, est un processus intelligent basé sur un modèle 3D qui fournit aux professionnels de l’architecture, de l’ingénierie et de la construction (AIC) les outils nécessaires pour planifier, concevoir, construire et gérer plus efficacement les bâtiments et les infrastructures. Si la représentation 3D est souvent la première chose qui vient à l’esprit lorsqu’on parle de BIM, le concept s’étend bien au-delà. On parle alors de « dimensions du BIM » pour décrire les différentes couches d’informations qui peuvent être intégrées au modèle. Cet article explore ces dimensions, de la 2D à des dimensions plus avancées, soulignant leur utilité et leur apport à la gestion de projet.

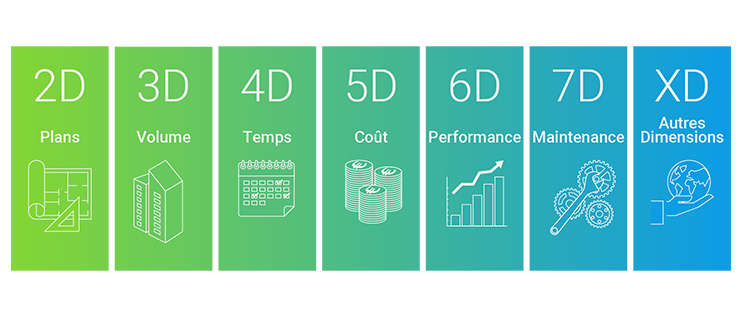

De la 2D à la 3D : les bases

• 2D : Dessins traditionnels. Avant l’avènement du BIM, les projets étaient représentés par des dessins 2D (plans, coupes, élévations). Bien que toujours utilisés, ils présentent des limites en termes de coordination et de visualisation spatiale.
• 3D : Modélisation géométrique. C’est la dimension la plus connue du BIM. Elle permet de créer une représentation tridimensionnelle du bâtiment, facilitant la visualisation spatiale, la détection des conflits entre les différents corps de métier (clash detection) et la communication entre les intervenants. La 3D apporte des réponses aux enjeux les plus complexes. Elle facilite une coordination exceptionnelle entre les équipes, transformant un projet en une véritable bible d’information du bâti. La détection précoce des conflits et des incohérences y est facilitée, réduisant ainsi les coûts et les retards.

Au-delà de la 3D : l’ajout d’informations

Les dimensions suivantes ajoutent des informations non géométriques au modèle 3D, enrichissant ainsi son contenu et ses possibilités d’utilisation.

• 4D : Gestion du temps. La dimension 4D intègre la dimension temporelle au modèle 3D, permettant de simuler le déroulement du chantier dans le temps (planning, phasage des travaux). Cela permet d’optimiser la planification, d’anticiper les problèmes de coordination et de visualiser l’évolution du projet à chaque étape.
• 5D : Gestion des coûts. La dimension 5D relie les éléments du modèle 3D aux données de coûts (quantités, prix unitaires). Cela permet d’obtenir des estimations budgétaires précises et dynamiques tout au long du projet, de suivre l’évolution des coûts et de gérer les appels d’offres.
• 6D : Développement durable et performance énergétique. Cette dimension intègre des informations relatives à la performance énergétique du bâtiment (consommation énergétique, empreinte carbone), à son cycle de vie et à son impact environnemental. Elle permet d’optimiser les choix de conception et de matériaux pour un bâtiment plus durable.
• 7D : Exploitation et maintenance (Facility Management). La dimension 7D concerne la gestion et l’exploitation du bâtiment une fois construit. Le modèle BIM devient alors un outil de gestion du patrimoine, contenant des informations sur les équipements, les interventions de maintenance, les garanties, etc. Cela facilite la maintenance préventive, la gestion des interventions et l’optimisation des coûts d’exploitation.

Dimensions plus avancées : vers le futur du BIM

Au-delà de la 7D, d’autres dimensions sont parfois évoquées, bien que leur définition et leur application soient encore en développement :

• 8D : Sécurité sur le chantier. Cette dimension vise à intégrer les aspects de sécurité et de prévention des risques sur le chantier, en simulant les différentes phases de construction et en identifiant les zones à risques.
• 9D : Lean Construction. Cette dimension se concentre sur l’optimisation des processus de construction en appliquant les principes du Lean Management. Elle vise à réduire les gaspillages, à améliorer la productivité et à optimiser les flux de travail.
• 10D : Industrialisation et préfabrication. Cette dimension est axée sur l’intégration des processus de fabrication et de préfabrication dans le modèle BIM, permettant d’optimiser la production et l’assemblage des éléments du bâtiment.

Utilité des dimensions du BIM : des avantages concrets

L’ajout de dimensions au modèle BIM offre de nombreux avantages :

• Amélioration de la communication et de la collaboration : Un modèle centralisé et riche en informations facilite la communication entre les différents intervenants et réduit les erreurs d’interprétation.
• Réduction des erreurs et des conflits : La détection des conflits en phase de conception permet d’éviter des retards et des surcoûts importants sur le chantier.
• Optimisation de la planification et de la gestion de projet : La simulation 4D permet d’anticiper les problèmes de coordination et d’optimiser le planning des travaux.
• Maîtrise des coûts : La dimension 5D permet un suivi précis des coûts et une meilleure gestion budgétaire.
• Amélioration de la performance énergétique et environnementale : La dimension 6D permet de concevoir des bâtiments plus durables et plus économes en énergie.
• Facilitation de l’exploitation et de la maintenance : La dimension 7D permet une gestion optimisée du bâtiment tout au long de son cycle de vie.

Les dimensions du BIM représentent une évolution majeure dans la manière de concevoir, de construire et de gérer les bâtiments et les infrastructures. En allant au-delà de la simple représentation 3D, elles permettent d’intégrer une multitude d’informations qui améliorent la prise de décision, la coordination entre les équipes et la performance globale du projet. L’adoption du BIM et l’exploitation de ses différentes dimensions sont donc devenues essentielles pour les acteurs du secteur de la construction souhaitant optimiser leurs processus et répondre aux enjeux de demain.
