La Cellule HTA : Un Élément Clé des Réseaux de Distribution Électrique

Dans le vaste domaine de la distribution d’énergie électrique, la cellule HTA (Haute Tension A) joue un rôle crucial. Elle assure le transport et la distribution sécurisés de l’électricité à des niveaux de tension intermédiaires, reliant les réseaux de transport haute tension (HTA) aux réseaux de distribution basse tension (BT) qui alimentent nos foyers et nos entreprises. Cet article explore en détail le rôle, la composition et les différents types de cellules HTA.

Qu’est-ce qu’une cellule HTA ?

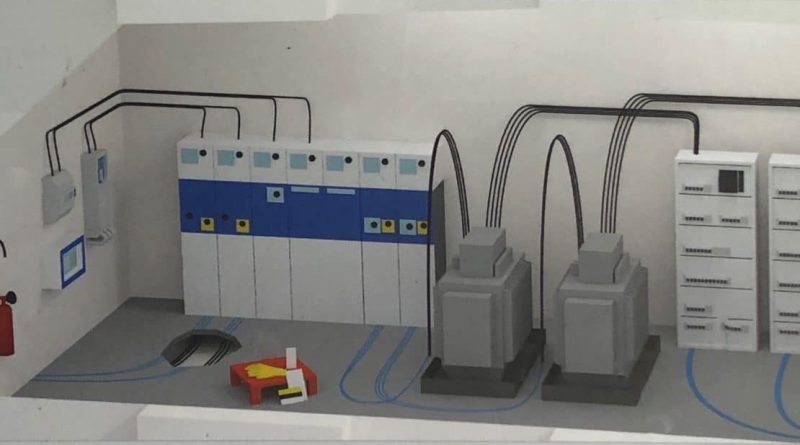

Une cellule HTA est un équipement électrique conçu pour fonctionner dans la plage de tension de la Haute Tension A, c’est-à-dire entre 1 kV et 50 kV en courant alternatif. Elle est généralement installée dans des postes de transformation HTA/BT ou dans des postes de répartition HTA. Son rôle principal est de :

• Protéger les réseaux : Elle assure la protection des équipements et des personnes contre les surintensités, les courts-circuits et les défauts à la terre.
• Sectionner les circuits : Elle permet d’isoler une partie du réseau pour effectuer des opérations de maintenance ou de réparation en toute sécurité.
• Distribuer l’énergie : Elle permet de répartir l’énergie électrique vers différents départs ou transformateurs.

Composition d’une cellule HTA :

Une cellule HTA est constituée d’un ensemble d’appareillages électriques logés dans une enveloppe métallique. Les principaux composants sont :

• L’enveloppe métallique : Elle assure la protection mécanique et la sécurité des personnes en isolant les composants sous tension.
• L’appareillage de coupure : Il peut s’agir d’interrupteurs, de sectionneurs, de disjoncteurs ou de contacteurs, permettant d’ouvrir et de fermer les circuits.
• Les organes de protection : Relais de protection, transformateurs de courant et de tension, fusibles, assurant la détection des défauts et le déclenchement des appareils de coupure.
• Les jeux de barres : Ils permettent la connexion entre les différents composants de la cellule et le raccordement au réseau.
• Les connexions et les bornes : Elles assurent le raccordement aux câbles et aux autres équipements.
• Les dispositifs de commande et de signalisation : Ils permettent la manœuvre des appareils et la visualisation de l’état de la cellule.

Types de cellules HTA :

Il existe différents types de cellules HTA, adaptés aux besoins spécifiques de chaque installation. On peut les classer selon plusieurs critères :

• Selon leur fonction :
  • Cellules d’arrivée : Elles permettent le raccordement au réseau HTA.
  • Cellules de protection : Elles assurent la protection des transformateurs ou des départs.
  • Cellules de comptage : Elles permettent la mesure de l’énergie électrique.
  • Cellules de couplage : Elles permettent de relier deux réseaux HTA.
• Selon la technologie d’isolation :
  • Cellules à isolation dans l’air : L’isolation est assurée par l’air ambiant.
  • Cellules à isolation gazeuse (SF6 ou autres) : L’isolation est assurée par un gaz isolant, offrant une meilleure compacité.
• Selon le type d’appareillage de coupure :
  • Cellules à interrupteur-fusibles : Solution économique pour la protection des transformateurs.
  • Cellules à disjoncteur : Solution plus performante pour la protection des réseaux et des départs.

Importance des cellules HTA dans la transition énergétique :

Les cellules HTA jouent un rôle essentiel dans la transition énergétique, notamment avec l’intégration croissante des énergies renouvelables et le développement des réseaux intelligents (smart grids). Elles permettent :

• L’intégration des énergies renouvelables : Elles permettent le raccordement des installations de production d’énergie renouvelable (éolien, photovoltaïque) au réseau de distribution.
• La gestion des réseaux intelligents : Elles permettent la communication et le contrôle à distance des équipements, optimisant ainsi la gestion des flux d’énergie.
• L’amélioration de la fiabilité et de la sécurité des réseaux : Elles contribuent à réduire les temps de coupure et à améliorer la qualité de l’alimentation électrique.

La cellule HTA est un élément indispensable des réseaux de distribution électrique. Elle assure la protection, le sectionnement et la distribution de l’énergie électrique en Haute Tension A, jouant un rôle crucial dans la sécurité des installations et la transition énergétique. Le choix du type de cellule HTA dépend des besoins spécifiques de chaque application, en tenant compte des contraintes techniques, économiques et environnementales. Il est crucial de faire appel à des professionnels qualifiés pour la conception, l’installation et la maintenance de ces équipements.
